Wstęp

Nieważne, ile miejsca na komputerze jest dostępne, zawsze potrzebnie więcej. Posiadanie wystarczającej ilości wolnego miejsca na urządzeniu do przechowywania danych jest zawsze kwestią sporną. Na przykład, jeśli przetwarzacie wideo, zdjęcia, inne prace, które wymagają dużej ilości pamięci masowej w postaci cyfrowej, lub jeśli potrzebujecie sieciowej pamięci masowej dla małego biura, które zapewnia bezpośredni dostęp.

Przejdź do widoku
🌐 Jak przywrócić dane NAS/SAN. Jak skonfigurować pamięć NAS 🌐

🌐 Jak przywrócić dane NAS/SAN. Jak skonfigurować pamięć NAS 🌐

Rozwiązaniem pamięci masowej może być opcja pamięci masowej podłączonej do sieci NAS lub SAN. To, którą opcję wybierzecie, zależy bezpośrednio od waszego budżetu i wymagań.

Zabezpieczanie metod przechowywania wymaga starannego rozważenia, ponieważ każda awaria sprzętu, błąd lub przypadkowe usunięcie może spowodować utratę ważnych informacji. A odzyskiwanie może być czasochłonne bez gwarantowanego rezultatu.

Musicie zrozumieć, jak działają te systemy, aby móc zrozumieć różnice.

W przewodniku omówimy różnice między NAS (Network Attached Storage) a SAN (Storage Area Network).

Przyjrzymy się również, jak podłączamy go do sieci, uzyskujemy do niego bezpośredni zdalny dostęp, tworzymy dysk sieciowy, opisujemy możliwości inicjatora “iSCSI” i przedstawiamy efektywny sposób na odzyskanie utraconych danych z “SAN/NAS”.

Sieciowa pamięć masowa

Pamięć masowa podłączona do sieci (NAS) to urządzenie lub serwer z macierzą dysków podłączonych do sieci. Wszystkie treści cyfrowe zapisane w urządzeniu mogą być udostępniane przez każdego z zaufanych członków tej sieci.

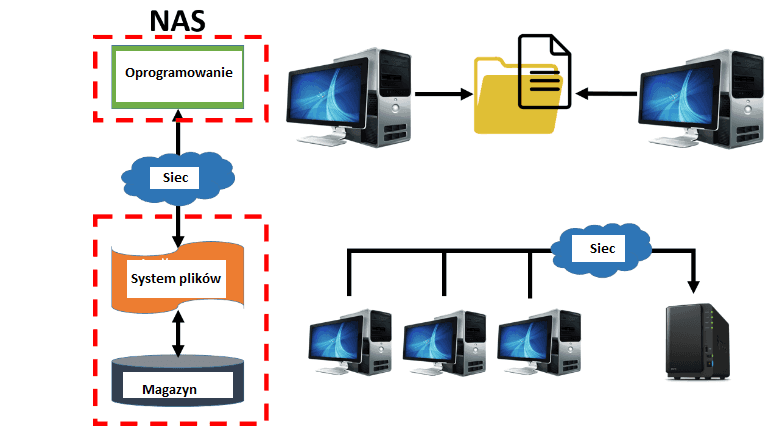

schemat dostępu do NAS

Różni się on od tradycyjnego urządzenia pamięci masowej podłączanego bezpośrednio tym, że w NAS system operacyjny, podobnie jak inne oprogramowanie, służy wyłącznie do przechowywania plików użytkownika.

Sieć pamięci masowej (SAN) jest rozwiązaniem architektonicznym służącym do podłączania zewnętrznych urządzeń pamięci masowej do serwerów, dzięki czemu system operacyjny rozpoznaje podłączone dyski zdalne jako lokalne.

schemat dostępu do SAN

SAN to sieć przeznaczona do podłączania sprzętu i oprogramowania na żądanie do serwerów. Może on przenosić informacje z jednego urządzenia pamięci masowej na drugie oraz wymieniać pakiety treści cyfrowych między różnymi serwerami, co przyspiesza operacje przywracania lub tworzenia kopii zapasowych.

SAN używa dostępu do danych na poziomie blokowym. Jego podstawowy protokół to iSCSI (Small Computer System Interface). Takie narzędzie pamięci masowej pojawia się na komputerze jako jego własne urządzenie pamięci masowej.

SAN/NAS różnice organizacyjne

iSCSI to oparty na TCP/IP protokół do obsługi systemów pamięci masowej. Umożliwia on interoperacyjność i zdalne zarządzanie różnymi macierzami pamięci masowej, serwerami i klientami.

Takim systemem może być hostowany prawie każdy system operacyjny, ponieważ jest on oparty na logice i nie wymaga specjalnych urządzeń pamięci masowej (dysków, sterowników). Jest on wbudowany w większość systemów operacyjnych i może być łatwo aktywowany.

Systemy operacyjne Windows nie są tu wyjątkiem, przy czym iSCSI komponenty są dostępne jako komponenty opcjonalne.

Jakie są różnice między tymi dwoma systemami? “SAN” to dysk sieciowy, na którym pakiety informacyjne są wymieniane w blokach, podobnie jak w przypadku dysków lokalnych.

Różnica pomiędzy tymi dwoma systemami polega na tym, że oba systemy współdzielą pakiety informacyjne.

“NAS” jest wspólnym zasobem ze wspólnym dostępem. Jest to serwer plików, do którego można uzyskać dostęp poprzez sieć domową.

“SAN” to urządzenie blokowe, które jest dostarczane przez sieć. A “NAS” to system plików, który również wykorzystuje sieć do dostarczania.

W rzeczywistości, NAS zapewnia zarówno przechowywanie, jak i system plików. Jest to często w przeciwieństwie do SAN, który zapewnia tylko przechowywanie blokowe, pozostawiając problemy z systemem plików po stronie “klienta”. SAN protokoły obejmują kanał światłowodowy, iSCSI, ATA over Ethernet (AoE), HyperSCSI.

Co to jest SANkoncepcja bloku? Blok jest ciągłym zbiorem bitów lub bajtów, które składają się na identyfikowalną jednostkę danych. Termin ten jest stosowany w zarządzaniu informacjami w bazach danych, obróbce tekstów i komunikacji sieciowej.

Którą strukturę pamięci masowej powinienam wybrać: “NAS” czy SAN? Odpowiedź na to pytanie różni się w zależności od Waszych możliwości, a także od Waszych potrzeb, ponieważ te dwie konfiguracje odpowiadają na różne potrzeby. Dostęp do plików, udostępnianie informacji dla aplikacji na heterogenicznych platformach serwerowych w sieci lokalnej to “NAS”. Wysokowydajny dostęp blokowy do baz plików i konsolidacja pamięci masowej, która zapewnia efektywną niezawodność, to SAN.

Pomimo różnic, SAN i NAS nie wykluczają się wzajemnie, pozwalając na połączenie ich w hybrydę SAN-NAS. Takie rozwiązanie oferuje protokoły warstwy plików (NAS) i protokoły blokowe (SAN) z jednego systemu. System plików na dysku współdzielonym może również działać na górze SAN w celu dostarczenia usług, które system obsługuje.

Współdzielenie pamięci masowej ma tendencję do upraszczania administracji, a także zwiększa elastyczność, ponieważ nie trzeba fizycznie przenosić kabli i urządzeń pamięci masowej, aby przenieść je z jednego serwera na drugi.

Jak podłączyć SAN do sieci

Następujący tutorial pokazuje, jak budować i rozwiązywać problemy SAN w oparciu o pamięć masową z D-Link DSN-1100-10, który obsługuje RAID 0, 1, 1+0, 5.

Po pierwsze, zmontujcie nasze urządzenie pamięci masowej, montując dyski bezpośrednio na tacach.

Wkładanie mediów na tacę.
 Zablokowanie uniemożliwiające poruszanie się

Wprowadzmy po kolei tacki do gniazda urządzenia.

Instalacja w przydzielonym miejscu
Zamykanie urządzenia blokującego

Procedura montażu jest zasadniczo zakończona.Następnie pozostaje włączyć urządzenie, a następnie podłączyć je do sieci elektrycznej.

Następnym krokiem jest podłączenie go do sieci elektrycznej.

Następnym krokiem jest podłączenie urządzenia “SAN” albo do sieci, albo bezpośrednio do komputera za pomocą odpowiedniego kabla. Odbywa się to poprzez włożenie jednego końca kabla do “Management Port” magazynu.

Podłączenie kabla do portu zarządzania urządzeniami modułowymi

i drugi do złącza lan routera.

LAN router

Podłączamy kabel zasilający i włączmy go.

Jeśli połączycie się bezpośrednio z komputerem, będziecie potrzebowały kabla sieciowego z cross crimp.

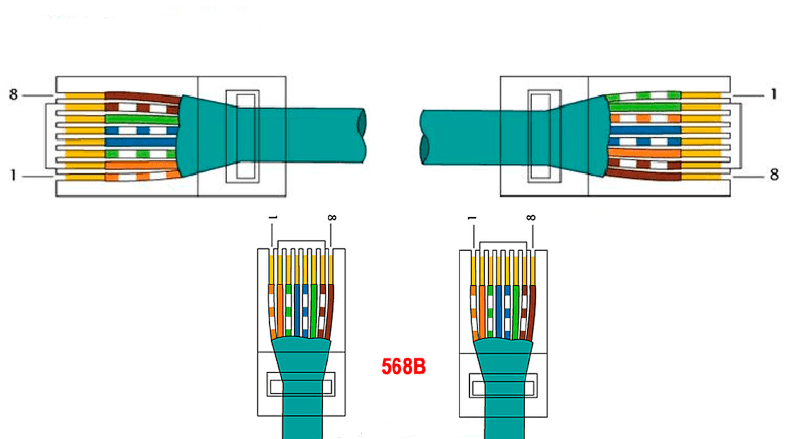

Twisted pair cross-crimp terminatory

Aby wykonać to połączenie, drugi koniec kabla nie jest podłączony do routera, ale do portu lan komputera.

PC LAN port

Włączycie zasilanie systemu, poczekajcie na zapalenie się diody gotowości z przodu obudowy. Świecenie diody LED potwierdza, że serwer jest uruchamiany.

Aktywna dioda na obudowie

Początkowe ustawienia sieci

W celu wstępnej konfiguracji gotowego zmontowanego modułu pamięci należy otworzyć przeglądarkę na komputerze podłączonym do sieci lub bezpośrednio do urządzenia. Następnie w pasku adresu wprowadźcie adres pamięci sieciowej, jest określony w instrukcji lub dokumentacji urządzenia. Asystent internetowy zacznie go szukać.

Początkowa procedura

Po pobraniu przystępujemy do konfiguracji. Akceptujemy umowę licencyjną, ustawiamy hasło administratora.

Wejście z prawami administratora

Wprowadźmy adres IP, maskę, bramę, informacje w polu Port zarządzania (jeśli chcecie zmienić), a następnie „Dalej”.

ЗZnaczenia interfejsu

Teraz musicie wprowadzić parametry Data Port-a dla połączenia iSCSI . Możecie też określić je później, klikając przycisk Pomiń.

Ustawienia portu danych

Na następnej karcie można włączyć usługę Powiadomienia e-mail i ustawić jej opcje. Aplikacja będzie teraz wysyłać powiadomienia o stanie pamięci masowej, błędach i awariach.

Serwis wiadomości email

Sprawdzajcie wypełnione pola, potwierdźcie, że informacje są poprawne, a następnie kliknijcie “Zakończ”.

Końcowa strona

Jeśli chcecie coś zmienić, wróćcie do poprzedniego okna edycji.

Poprzedni formularz do wypełnienia

Porządek pierwotny operacji jest zakończony w tym momencie.

Instalacja i konfiguracja Java

Następny ekran, który pojawi się poniżej, wyświetli monit o pobranie, a następnie zainstalowanie Java. Jest to wymagane dla “xStack Storage” aplikacji, która zarządza magazynem. Do instalacji potrzebne jest połączenie z Internetem. Po prostu kliknijcie na ten link, aby zainstalować wymagany pakiet.

Link do pobrania Java

Jeżeli macie już zainstalowane Java na swoim komputerze, kliknijcie poniższe łącze, aby pobrać aplikację “xStack Storage”.

Link do pobrania aplikacji

Musicie dodać aplikację do wyjątków, aby ją uruchomić, ponieważ Java może ją zablokować.

Definiowanie linku do listy wyjątków
URL z możliwością wyszukiwania

Otwórzcie Menu Start, znajdźcie Konfigurację Javy tutaj.

Start menu

Wejdźcie na zakładkę “Biezpieczeństwo” i dodajcie wykryty adres.

Edycja ustawień bezpieczeństwa Javy
Wypełnienie formularza

Potwierdźcie, że zgadzacie się na uruchomienie aplikacji, zaznaczając pole.

Pozwólcie na dostęp dla Java w firewallu. Uruchamia się aplikacja xStack Storage.

Jak utworzyć i skonfigurować dysk sieciowy

Wprowadźcie swoje dane rejestracyjne, nazwę i hasło, aby uzyskać dostęp do informacji i kontroli nad magazynem.

Podstawowy formularz wpisowy.

Połączenie z urządzeniem magazynującym zostanie nawiązane.

Dostęp przyznany

Teraz musimy stworzyć dysk i skonfigurować dostęp do niego.

Otwórzcie Kreator głośności.

Volume Creation Wizard

Musicie podać nazwę woluminu, a następnie wybrać opcję proceed.

Volume Name page

Jeśli potrzebujecie pomocy w wyborze najlepszej organizacji magazynu, zostawcie znak kontrolny obok najpierwszej pozycji.

Jeżeli wiecie już, czego chcecie, zaznaczcie drugą opcję, a następnie kliknijcie Dalej.

Określanie właściwego algorytmu

Specyfikujcie typ macierzy dyskowej.

Wypełnienie formularza typu tablica

Jeśli musicie zaznaczyć konkretne dyski, wybierzcie drugą opcję tutaj i wybierzcie je z listy podanej.

Administracyjna strona wyboru

Specyfikujcie rozmiar przyszłego wolumenu.

Przykładowy wypełniacz komórek

W końcu, sprawdźcie typ dostępu do sieci iSCSI.

iSCSI Access Type

Ustawcie odpowiednią opcję: dla wszystkich, dla inicjatorów z poniższej listy, z wyjątkiem inicjatorów z tej listy, nie udzielajcie dostępu. Kliknijcie “Dalej”, a następnie “Finish”.

Check the right box

Obijętność została pomyślnie utworzona.

Jak dodać adres sieciowy do wymiany danych

Jeśli nie określiłyście tego ustawienia przy pierwszym ustawieniu, dodajcie je teraz. Przejdźcie do Ustawienia sieci, aby to zrobić.

Wybór potrzebnego rozdziału

Kliknijcie “Port Ethernet” prawym przyciskiem myszy i wybierzcie “Utwórz Portal”.

Nowy Portal

Podajcie adres IP, maskę i bramkę, “Ok”.

Wypełnianie wyskakujących formularzy

Możecie włączyć lub wyłączyć prawa administratora dla tego portalu.

Manage admin rights

To kończy podstawową konfigurację magazynu, wszystko co pozostało to podłączyć go do komputera.

Przejdę dalej do pozycji menu w aplikacji xStack.

Konfiguracja Inicjatora iSCSI

Włóż końcówkę kabla do złącza Data-Port-a, aby przeprowadzić procedurę konfiguracji.

Data-Port connector

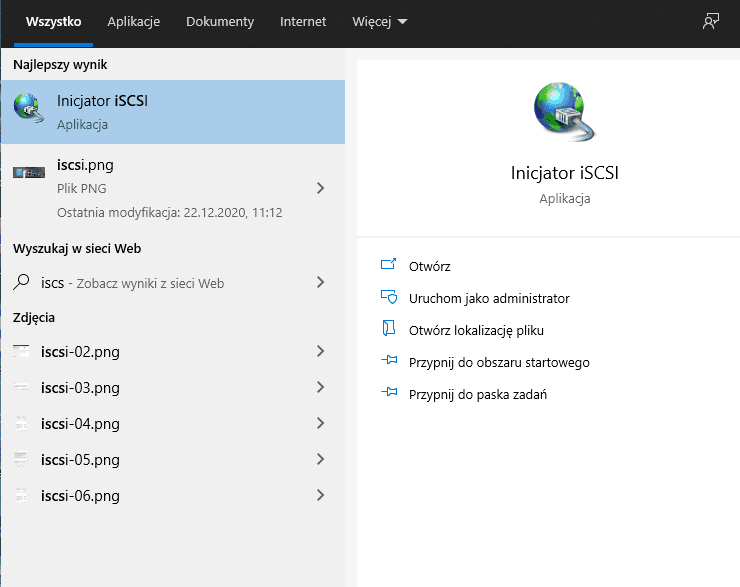

Na komputerze z systemem Windows, wyszukajcie w pasku wyszukiwania iSCSI inicjator.

Szukaj inicjatora w Windows

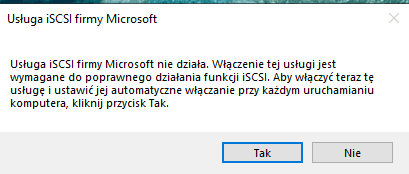

Jeśli jest to pierwszy raz, kiedy uruchomicie tę aplikację, system operacyjny wyświetli monit o aktywację powiązanej usługi, która uruchomi i zamontuje napęd automatycznie przy uruchamianiu systemu.

Okno kontrolne popup

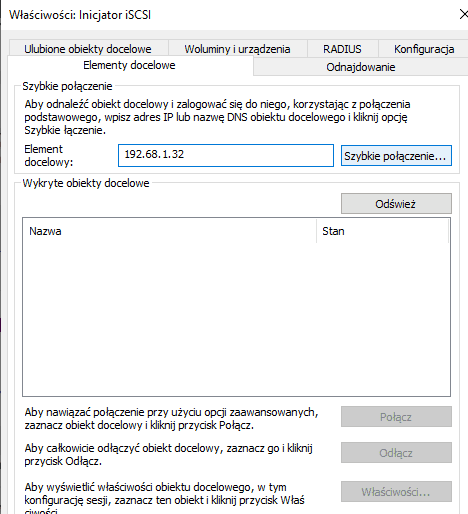

Musicie określić ścieżkę do iSCSI. W tym celu należy przejść do zakładki “Punkty końcowe”, wpisać w tym polu adres serwera (port, który skonfigurowałyście do wymiany danych), a następnie kliknąć “Szybkie połączenie”

Właściwości inicjatora iSCSI

W otwartym oknie wybierzcie żądany napęd/

Kliknijcie “Podłącz”.

Inicjalizacja dysku

Jeśli połączenie się powiodło, następnym krokiem jest inicjalizacja dysku i przypisanie litery dysku. Można to zrobić z Zarządzanie komputerami lub Zarządzanie dyskami.

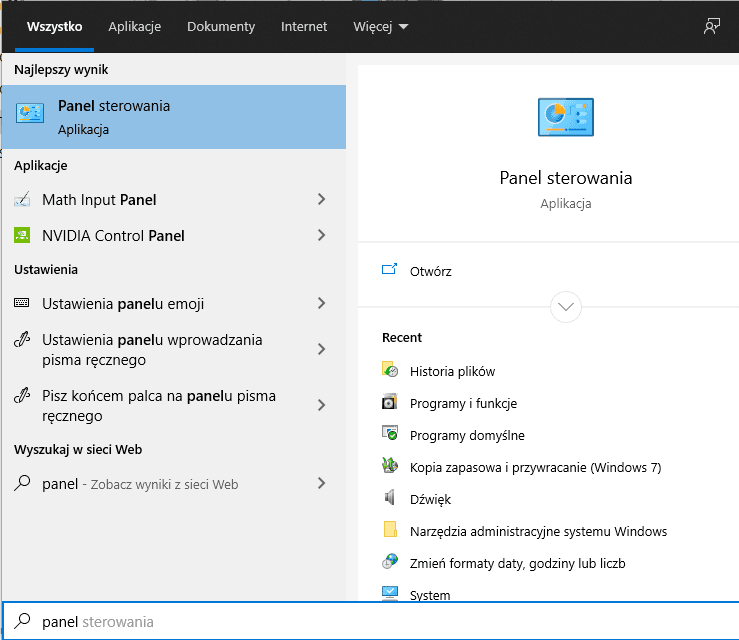

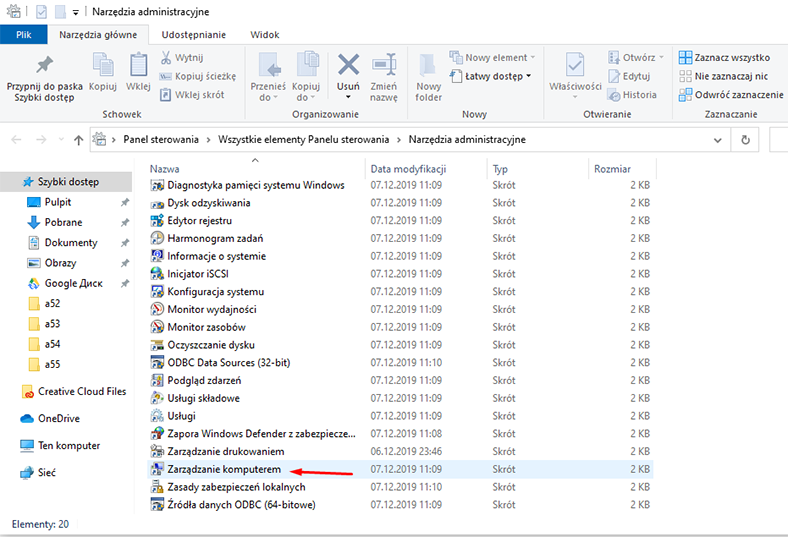

Przejdźcie do: StartPanel sterowaniaAdministracjaZarządzanie komputeramiZarządzanie napędami.

Menu Start

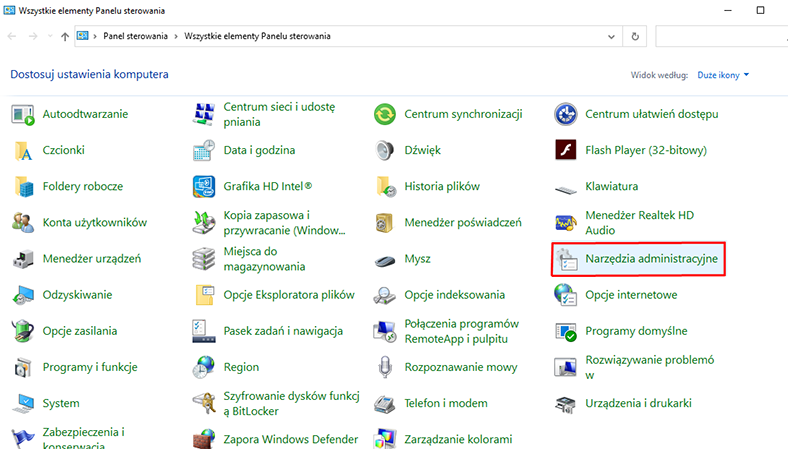

Przegląd wszystkich elementów aplikacji systemowej
Załącznik do sekcji administracyjnej
Wybór narzędzia, które chcesz

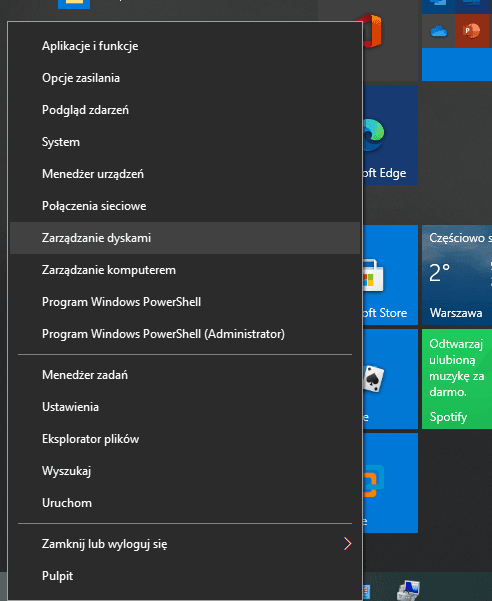

Albo kliknijcie prawym przyciskiem myszy na menu UruchomienieZarządzanie dyskami.

Power user menu

Po zakończeniu inicjalizacji, dysk będzie dostępny jako lokalny nośnik fizyczny.

Ale nie jest on jeszcze widoczny w Explorerze i trzeba go podzielić, aby kontynuować. Określicie typ systemu plików, rozmiar i przypisać literę identyfikującą.

Podzielenie dysku twardego

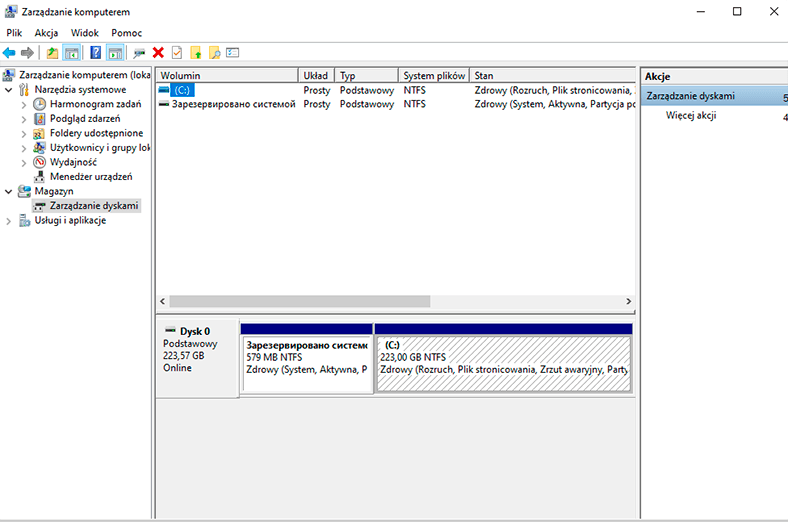

W aplikacji odpowiedzialnej za zarządzanie dostępnymi dyskami, kliknijcie prawym przyciskiem myszy na dysk, a następnie kliknijcie Utwórz prostą objętość”Dalej.

Specyfikujcie literę dysku.

Teraz ustawcie system plików. Następnie kliknijcie Dalej i Gotowe..

Dysk powinien teraz pojawić się w Eksploratorze plików. Teraz możecie go w pełni wykorzystać. Pozostaje tylko zresetować go.

W ten sposób można podłączyć dysk sieciowy przez “iSCSI Initiator” do dowolnego komputera w sieci.

Możliwości programu xStack Storage

Teraz spójrzmy na menu xStack Storage. Bardziej szczegółowy opis znajduje się w dokumentacji dołączonej do produktu.

W zakładce Plik możecie:

  • Dodać nowe połączenie
  • Dodaj istniejące połączenie
  • Usunąc istniejące połączenie
  • Wyjście
  • Ustawić automatyczne wejście
  • Zamknąć aplikację
Zawartość zakładki Plik

W zakładce “Widok” – Otwórzcie ustawienia głośności, tutaj możecie uzyskać dostęp do ustawień dostępu do inicjatora, mieć możliwość skanowania, usuwania, rozwijania i rekonfigurowania woluminu.

Zobacz elementy zakładki
Opcje serwera

W pozycji “Administrator systemu” dostępne są następujące funkcje zarządzania serwerem: “Restart”, “Wyłączenie” i “Reset fabryczny”.

Ustawienia sterowania systemem

Możecie dodać użytkownika lub zmienić hasło administratora.

Edytowanie danych użytkownika

W “Ustawieniach sieciowych”, dodajcie i skonfigurujcie inny port lub usuńcie istniejący, stwórzcie grupę portów (dla odciążenia sieci, zwiększenia prędkości, itp.)

Kontrola portu internetowego

Zakładka Narzędzia zawiera narzędzie do ustawiania czasu, kreator do tworzenia woluminu oraz dodano możliwość zapisywania historii zdarzeń.

Opis zakładki Narzędzia

Oprócz nich, istnieją również karty określające stan dysku, sekcja ustawień zaawansowanych, i tak dalej.

Więcej informacji

Jak odzyskać dane z dysku NAS

W trakcie konfiguracji i zarządzania pamięcią masową możecie przypadkowo usunąć ważne informacje, sformatować dysk lub odtworzyć go i stracić wszystkie dane. Jeśli to się stanie, nie martwicie się. Dzięki naszemu narzędziu odzyskiwania utraconych danych Hetman Partition Recovery, możecie go odzyskać.

Narzędzie przywraca pliki z dowolnego urządzenia, niezależnie od przyczyny utraty danych.

“Hetman Partition Recovery” pozwala na łatwe odzyskanie utraconych danych, także tych typów nośników. Skanuje on dysk sieciowy, lokalizuje utracone dane i umożliwia ich odzyskanie.

Aby przywrócić utracone dane, proszę zrobić następujące:

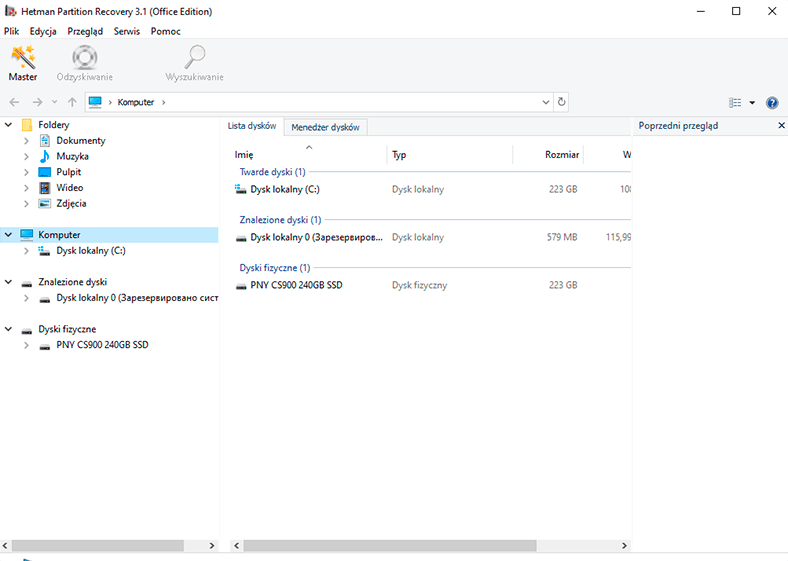

Krok 1. Pobierzcie, zainstalujcie i uruchomcie “Hetman Partition Recovery” oprogramowanie. Jak widać z łatwością wykrywa ten typ napędu.

Identyfikacja wszystkich urządzeń pamięci masowej

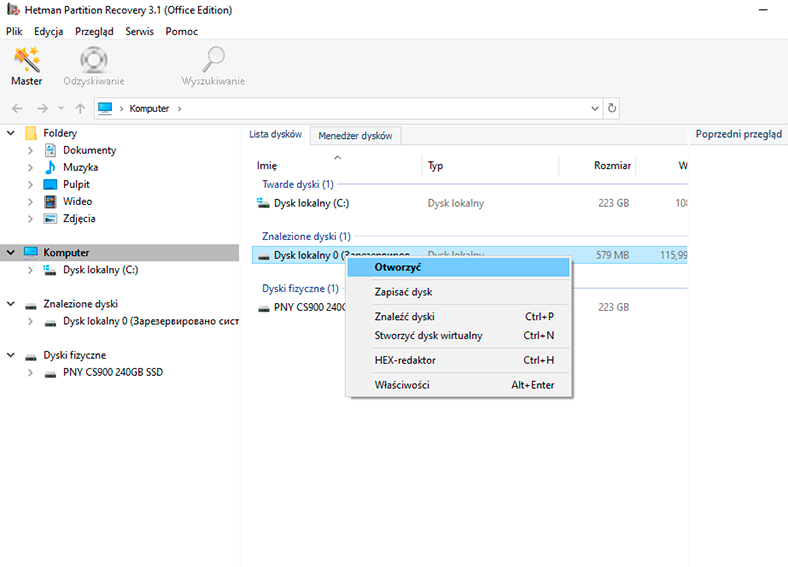

Krok 2. W “Menedzerze dysków”, kliknijcie prawym przyciskiem myszy i kliknijcie “Otworzyć”.

Wybór żądanej czynności

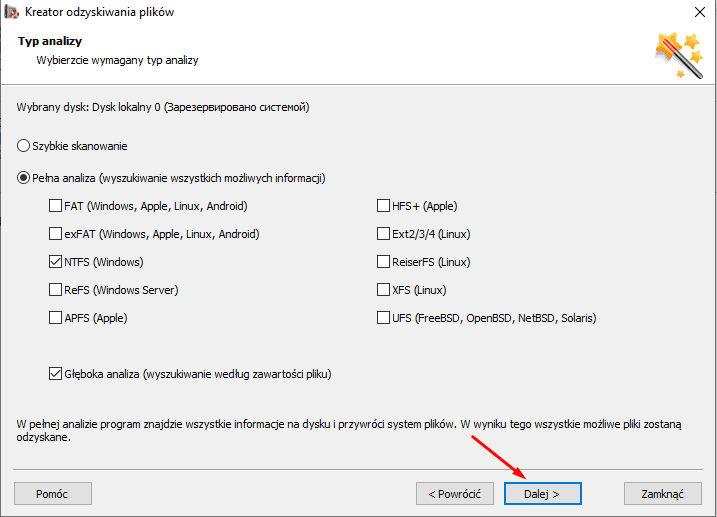

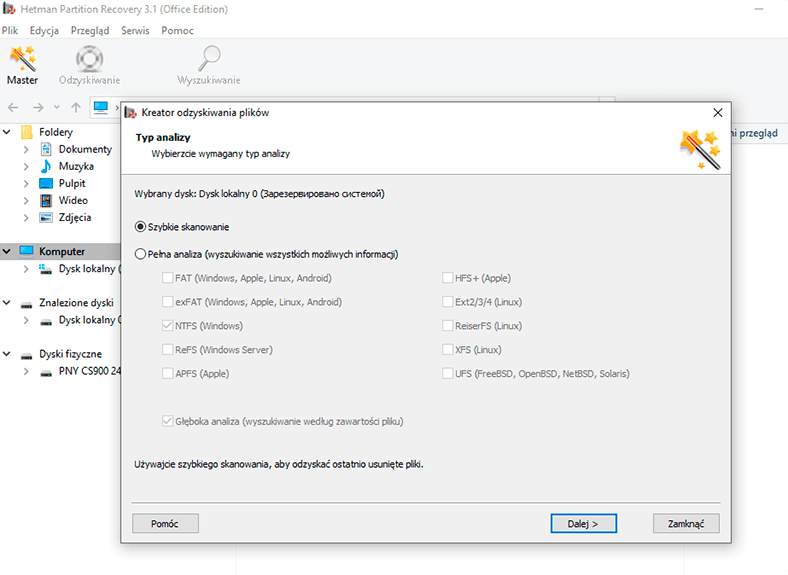

Krok 3. Najpierw spróbujcie zrobić “Szybkie skanowanie”, co zajmie mniej czasu.

Zaznacz typ analizy

Krok 4. Jeśli podczas szybkiego skanowania nie znaleziono żadnych usuniętych danych, należy wykonać “Pełna analiza”.

Szukaj wszystkich możliwych informacji

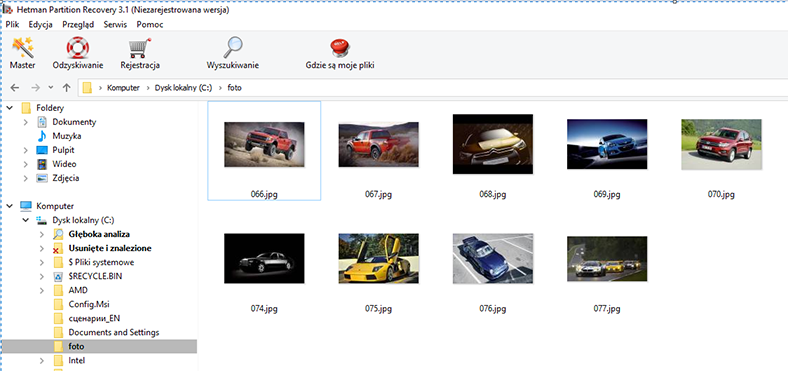

Kreator odzyskiwania danych natychmiast skanuje wybrany wolumin dysku i wyświetla wyniki po prawej stronie okna.

Podgląd wykrytych elementów

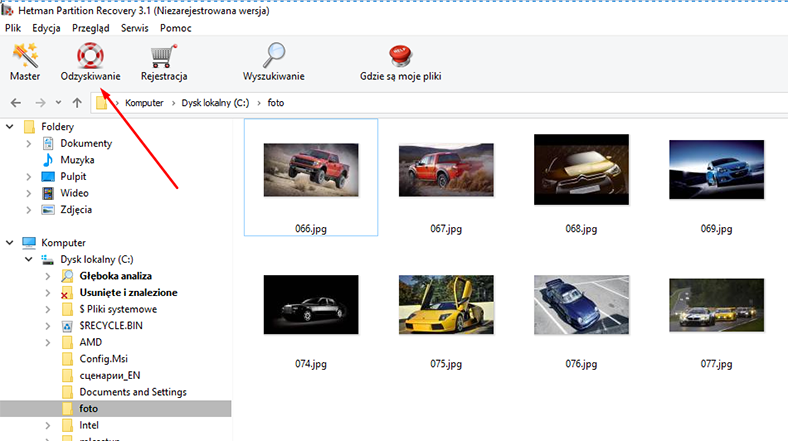

Krok 5. Po zakończeniu skanowania, wystarczy zaznaczyć usunięte pliki, które chcecie odzyskać, a następnie kliknąć Odzyskaj.

Zwróć wybrane pliki

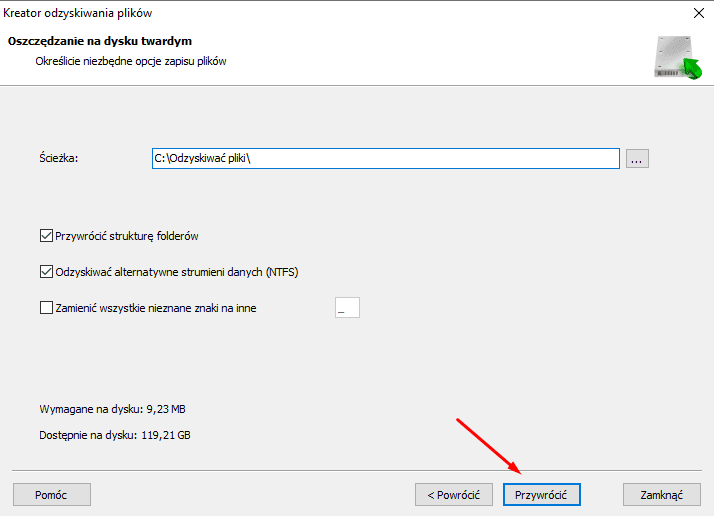

Krok 6. Ustawcie, gdzie zapisać dane i kliknijcie “Przywróć”.

Wypełnienie opcji zapisu odzyskanych plików

Jak utworzyć obraz dysku

Możecie również utworzyć obraz dysku i odzyskać dane z obrazu, co zwiększa wasze szanse na odzyskanie utraconych danych. Ta opcja jest bezpieczniejsza, ponieważ wielokrotne skanowanie dysku może nadpisać informacje.

Krok 1. Przejdźcie do Serwisu i kliknijcie Zapisz dysk.

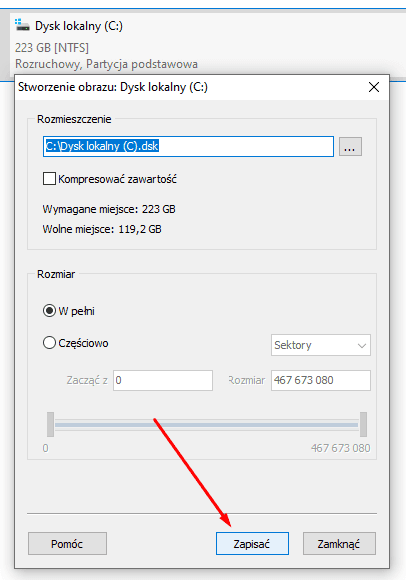

Specyfikujcie, gdzie zapisać obraz, kliknijcie “Zapisz”.

Wypełnienia formy «Lokalizacja»

Podsumowanie

Jak widać, odzyskanie utraconych danych nie wymaga specjalnej wiedzy o komputerze. Korzystając z tego przewodnika, jesteście gotowi do wykonania zadania.

“Hetman Partition Recovery” odzyskuje w następujących przypadkach:

  • Pliki utracone w wyniku usunięcia, formatowania, awarii systemu, ataku wirusów i innych sytuacji utraty danych.
  • Dane z dysku twardego, USB, kart SD, kamer i innych urządzeń pamięci masowej.
  • Zagubione zdjęcia, filmy, muzyka i inne rodzaje plików.

W tym poradniku pokazaliśmy wam, jak skonfigurować pamięć masową online, jak chronić się przed utratą ważnych danych i co zrobić, jeśli tego nie zrobicie.
