В этой статье мы рассмотрим одну из наиболее сложных проблем потери данных — восстановление данных с серверных массивов LVM RAID 0 и RAID 5, дополнительно зашифрованных по стандарту LUKS.
- Особенности RAID LVM и шифрования LUKS
- Как подключить диски к ПК
- Восстановление данных из массивов LVM RAID 5 и 0, зашифрованных с помощью LUKS
- Заключение
- Часто задаваемые вопросы
- Комментарии
Массивы LVM RAID 5 и RAID 0, зашифрованные с помощью LUKS (Linux Unified Key Setup), используются в Linux для организации дискового пространства, повышения производительности или обеспечения отказоустойчивости при хранении данных в RAID 5. Однако из-за повреждения диска, ошибок конфигурации LVM, сбоя системы или потери доступа к ключу шифрования данные могут стать недоступными. В этой статье мы рассмотрим, как восстановить информацию с таких массивов, определить их структуру, получить доступ к зашифрованным томам LUKS и восстановить утраченные файлы с помощью специализированных инструментов восстановления данных.
Сбои системы Linux, аппаратные ошибки сервера, неисправности накопителей или случайное удаление логического тома — типичные ситуации, которые могут разрушить массив и заблокировать доступ к файлам. Наличие криптографической защиты лишь усложняет ситуацию, поскольку для других систем ваши диски выглядят как непрерывный набор непонятных данных или неразмеченных устройств, однако это не означает безвозвратную потерю данных.
Далее мы пошагово рассмотрим процесс восстановления файлов и продемонстрируем, как автоматически собрать поврежденные массивы, разблокировать тома и успешно восстановить данные в привычной среде Windows, macOS или Linux с помощью Hetman RAID Recovery.
Восстановление данных LVM RAID 5, 0 массивов, зашифрованных LUKS
Особенности RAID LVM и шифрования LUKS
Основой дисковой подсистемы в нашем случае является технология Logical Volume Manager, или сокращенно LVM, в среде Linux. Эта технология объединяет физические диски и создает логические тома с различными типами архитектуры, такими как RAID 0 Stripe и RAID 5 Parity.
Главная проблема заключается в том, что конфигурация такого массива хранится непосредственно на самих дисках в виде метаданных LVM. Поэтому любой сбой операционной системы, повреждение логической структуры или физический отказ накопителя приводит к полному разрушению массива. Система видит диски как неразмеченные устройства, и доступ к данным немедленно блокируется.
Ситуация значительно усложняется, когда поверх массивов LVM применяется шифрование LUKS. При подключении таких дисков к компьютеру с Windows 11 вы сразу столкнетесь с проблемами совместимости.
Операционная система Microsoft не распознает архитектуру LVM, не умеет работать с алгоритмами LUKS и вообще не понимает файловые системы Linux.
| Характеристика | LVM RAID 0 | LVM RAID 5 | Шифрование LUKS |
|---|---|---|---|
| Основное назначение | Увеличение скорости чтения и записи данных | Сочетание производительности и отказоустойчивости | Защита данных с помощью шифрования |
| Принцип работы | Данные распределяются между несколькими дисками без избыточности | Данные и информация о четности распределяются между дисками | Данные на блочном устройстве шифруются и становятся доступными после разблокировки |
| Минимальное количество дисков | 2 | 3 | 1 блочное устройство или том |
| Устойчивость к отказам дисков | Отсутствует: выход из строя одного диска может привести к потере всего массива | Обычно допускает отказ одного диска | Не защищает от физического отказа носителя |
| Особенности восстановления | Необходимо определить порядок дисков, размер полосы (stripe size) и расположение блоков данных | Необходимо определить порядок дисков, параметры распределения данных и расположение блоков четности | Требуется действующий пароль, ключ или другой настроенный способ разблокировки |
| Влияние повреждения метаданных | Может затруднить определение структуры массива и восстановление файлов | Может затруднить реконструкцию массива и определение расположения блоков четности | Повреждение заголовка LUKS может сделать стандартную разблокировку невозможной без резервной копии заголовка |
| Восстановление без ключа шифрования | Возможно, если данные не зашифрованы или уже доступны в расшифрованном виде | Возможно, если данные не зашифрованы или уже доступны в расшифрованном виде | Без действующего пароля, ключа или другого подходящего метода аутентификации восстановление содержимого обычно невозможно |
| Рекомендации перед восстановлением | Создайте посекторные образы дисков и не записывайте новые данные на массив | Проверьте состояние всех дисков и создайте их образы перед реконструкцией массива | Создайте резервные копии заголовка LUKS и файлов ключей, сохраняя исходные носители без изменений |
Именно здесь помогает Hetman RAID Recovery. Программа автоматически находит необходимые метаданные и самостоятельно восстанавливает поврежденные массивы. После этого утилита принимает ваш пароль для снятия защиты LUKS и мгновенно расшифровывает файловую структуру, открывая путь к полному восстановлению данных.
Как подключить диски к ПК
Физическое подключение дисков с проблемного сервера к компьютеру лучше всего выполнять через порты SATA на материнской плате, поскольку это обеспечивает максимальную скорость и стабильность.
Использование внешних USB docking stations также допустимо, однако их пропускная способность ниже, что может увеличить время сканирования.

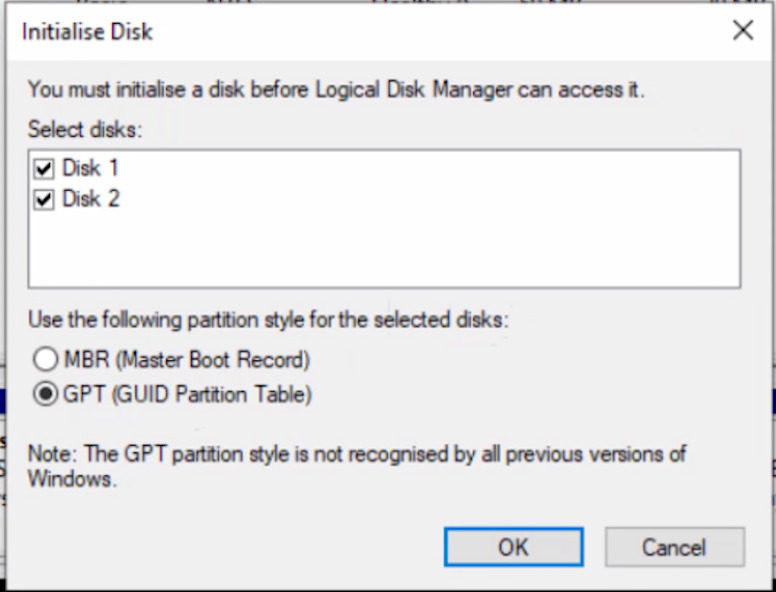

При подключении обязательно игнорируйте любые системные запросы Windows на форматирование или инициализацию дисков, так как это может привести к необратимой потере данных.
Для успешного восстановления данных из массива RAID 5 достаточно подключить минимально необходимое количество исправных дисков, тогда как для массива RAID 0 важно подключить абсолютно все диски, входившие в состав массива.
Однако на практике часто физически невозможно подключить все накопители одновременно из-за нехватки свободных портов на компьютере. В этом случае стандартной практикой является создание посекторных образов при работе с дисками, имеющими признаки аппаратного сбоя или битых секторов.
Образ — это точная побайтовая копия физического диска, сохраненная как обычный файл на другом устройстве хранения. Использование образов позволяет выполнять глубокий анализ данных без дополнительной физической нагрузки на исходные диски, что существенно снижает риск полного отказа в процессе работы.

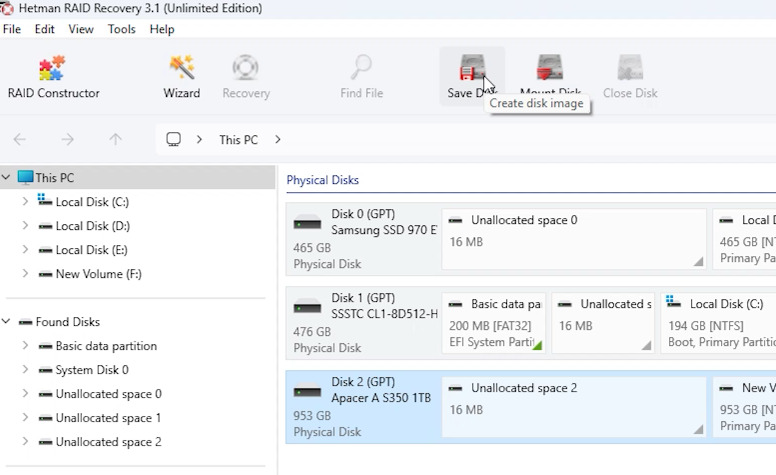

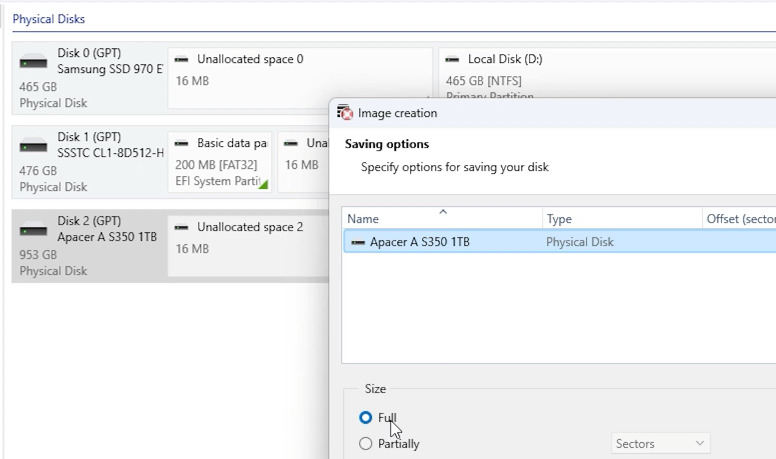

Чтобы создать такой образ, запустите программу, выберите нужный диск и нажмите кнопку Сохранить диск на верхней панели.
Далее укажите место для сохранения файла.
Важно помнить, что размер полученного образа будет соответствовать общему объему исходного диска независимо от количества записанных данных, поэтому убедитесь, что доступно достаточно свободного места.

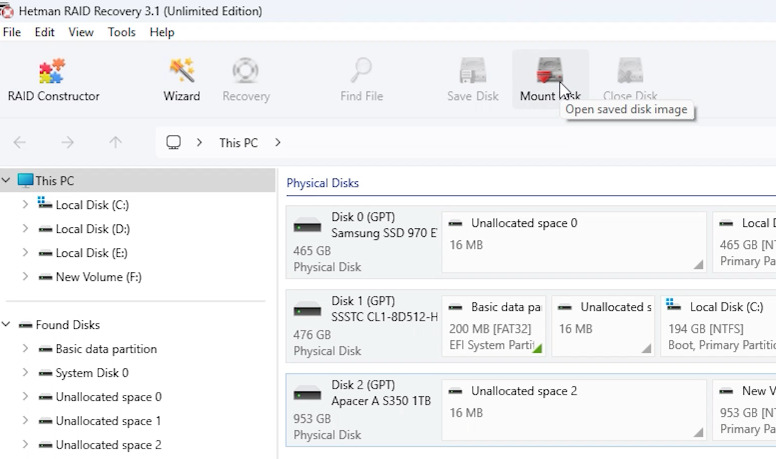

После завершения процесса сохранения откройте главное меню и выберите Монтировать диск.

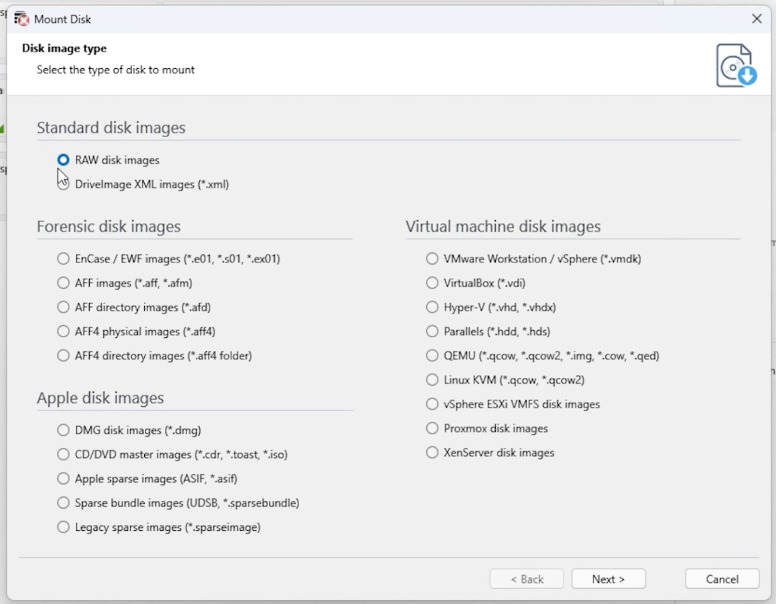

Из доступных вариантов выберите Raw disk images и откройте созданные файлы.

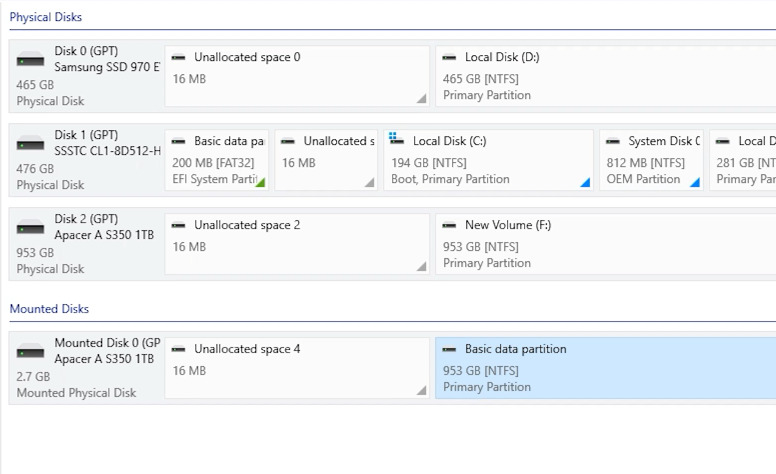

Они сразу появятся в общем списке доступных устройств, и программа сможет работать с ними так же эффективно, как и с реальными физическими дисками.
Восстановление данных из массивов LVM RAID 5 и 0, зашифрованных с помощью LUKS
СПОСОБ 1. Восстановление LVM RAID 5 с LUKS
Восстановление данных становится необходимым в критических ситуациях, таких как аппаратные сбои сервера: физический отказ одного или нескольких дисков, который приводит к деградации RAID 5 или полной потере доступа к RAID 0. Этот процесс также необходим при появлении битых секторов, блокирующих чтение зашифрованных данных, или при серьезных программных сбоях, вызвавших нарушения работы LVM либо повреждение структуры файловой системы.
После подключения дисков или монтирования их образов запустите Hetman RAID Recovery. Утилита автоматически определяет и собирает программный массив LVM RAID 5.

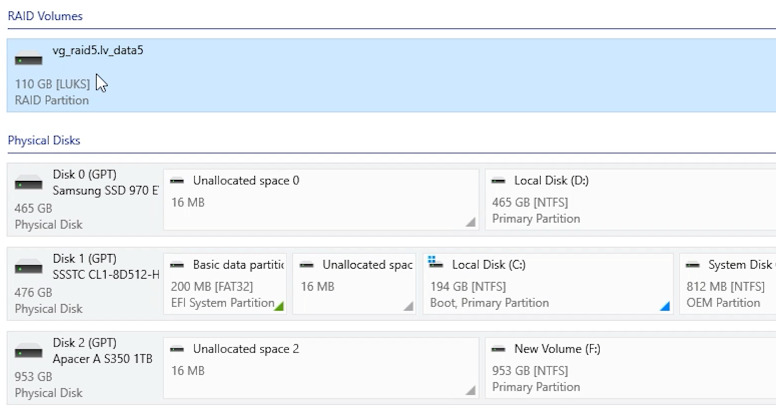

На примере тестового стенда мы демонстрируем сборку массива в деградированном состоянии, с отсутствующим одним диском, благодаря возможности программы вычислять недостающие данные на основе блоков parity. Это позволяет получить доступ к данным даже при отказе физического носителя.

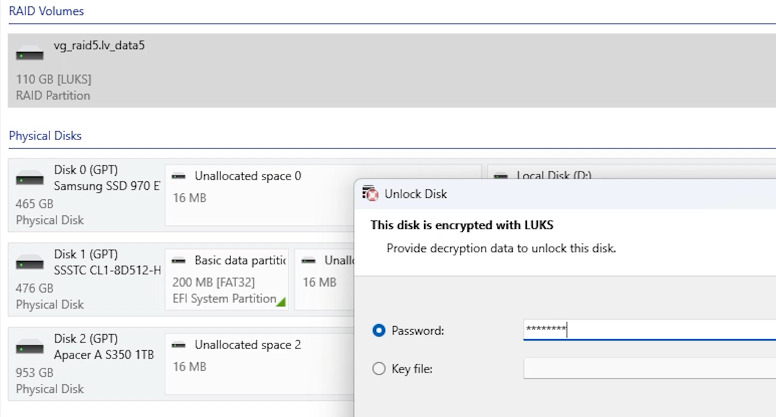

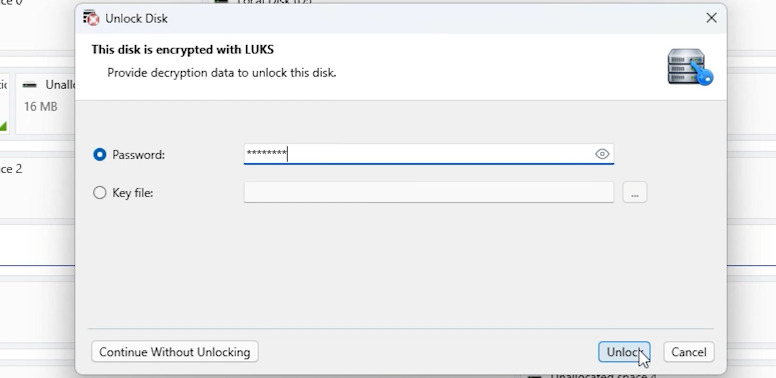

Поскольку собранные логические тома защищены алгоритмом LUKS, их необходимо разблокировать непосредственно в диспетчере дисков программы. Демонстрация разблокировки массива путем ввода пароля пользователя позволяет утилите получить доступ к файловой системе без сторонних инструментов. Достаточно ввести пароль в соответствующее поле, и после успешной проверки утилита снимет криптографическую защиту, сделав содержимое тома доступным для дальнейшего анализа.

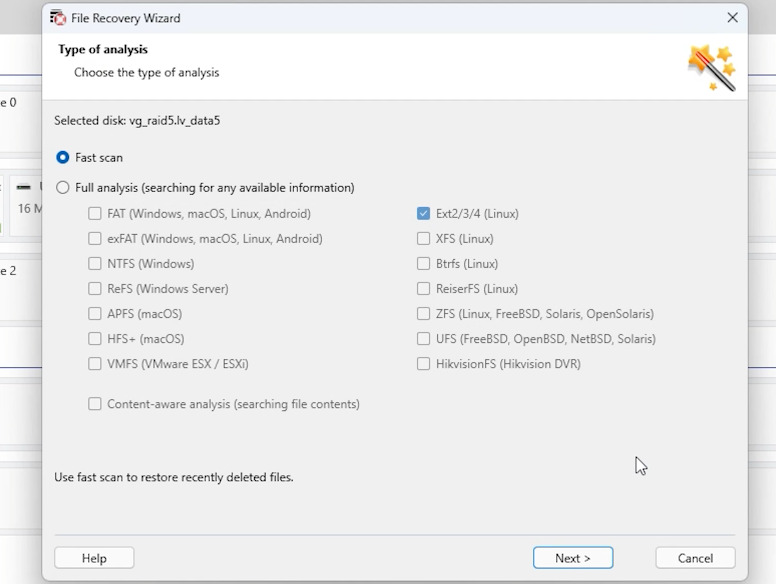

На заключительном этапе мы запускаем алгоритм Быстрое сканирование уже собранного и разблокированного тома.
Программа мгновенно распознает логическую структуру файловой системы Linux и отображает все найденные файлы. Главное преимущество этого этапа — полное сохранение исходной иерархии каталогов, что позволяет безопасно и удобно восстановить всю необходимую информацию. Во время сканирования утилита тщательно анализирует данные, восстанавливая связи файловой системы для обеспечения целостности.

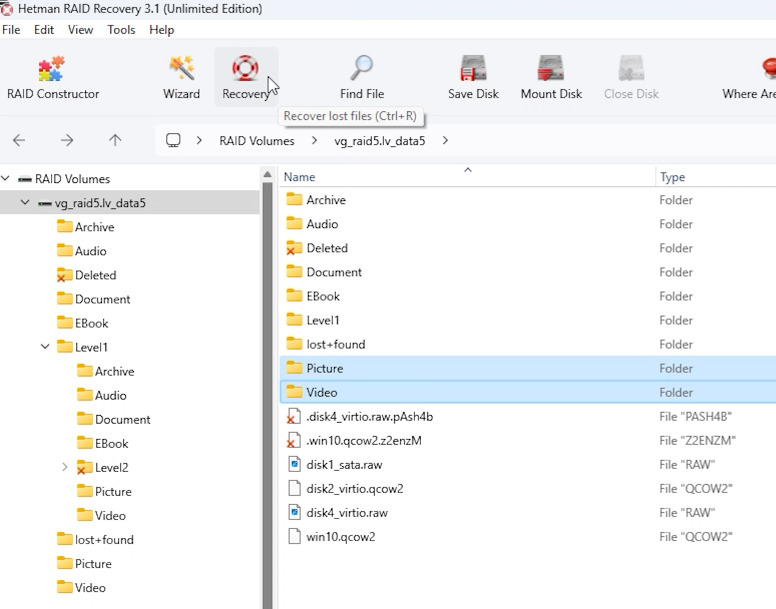

Когда все требуемые файлы найдены, выберите их и нажмите кнопку Восстановить, чтобы начать процесс сохранения. Обязательно выберите для этого другой физический носитель, например исправный жесткий диск или внешний USB-накопитель, поскольку сохранение данных на тот же диск, с которого выполняется восстановление, строго запрещено во избежание безвозвратной перезаписи информации.
СПОСОБ 2. Восстановление файлов из LVM RAID 0
Перейдем ко второму массиву нашего тестового стенда. Это LVM RAID 0, также известный как Stripe, собранный из двух SSD. Его основная уязвимость заключается в архитектуре, не имеющей избыточности данных, поэтому любой программный сбой делает информацию на обоих дисках полностью недоступной.

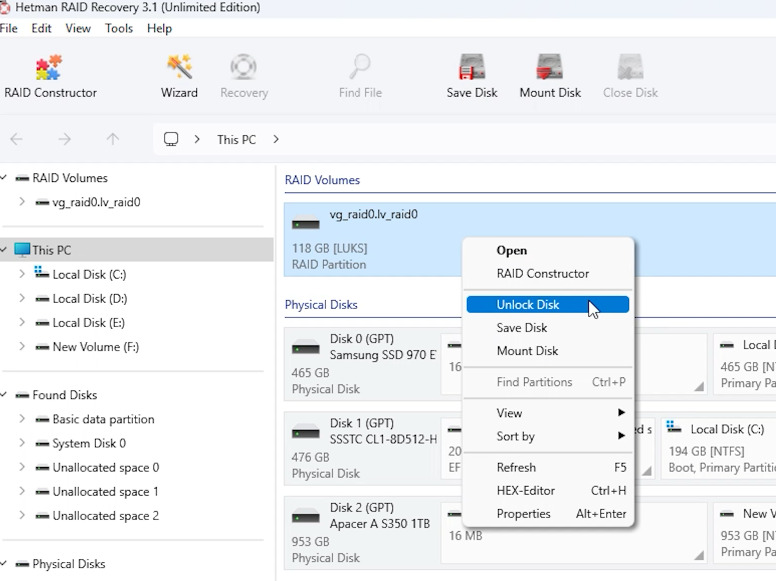

Программа Hetman RAID Recovery автоматически собирает этот массив в единый логический том, после чего мы снимаем криптографическую защиту LUKS с помощью пароля пользователя. Это открывает доступ к внутренней структуре зашифрованного тома.

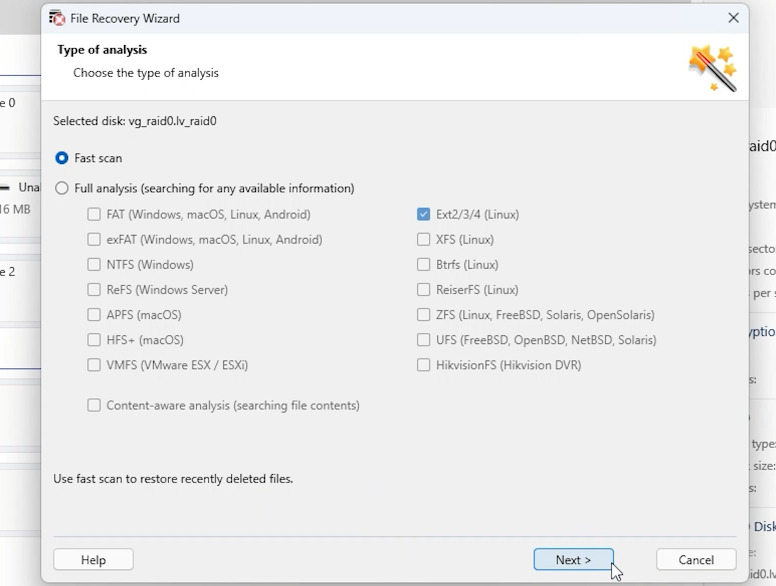

Запускаем сканирование разблокированного массива RAID 0. Программа не только распознает текущую логическую структуру, но и выполняет глубокий анализ для поиска файлов, которые были случайно удалены пользователем изнутри зашифрованного тома до того, как произошел сбой системы. Эта возможность критически важна, поскольку позволяет восстановить важную информацию, которая считалась утраченной задолго до критического отказа диска.

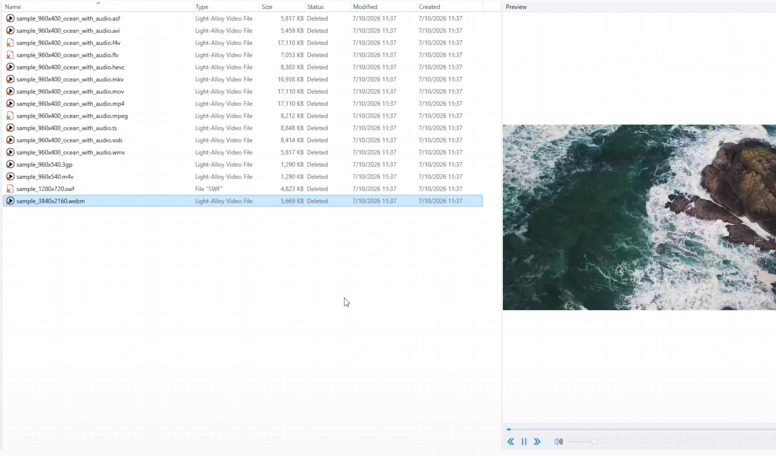

На заключительном этапе мы просматриваем найденную информацию. Функция предварительного просмотра позволяет визуально оценить целостность документов, фотографий и других файлов непосредственно перед восстановлением.

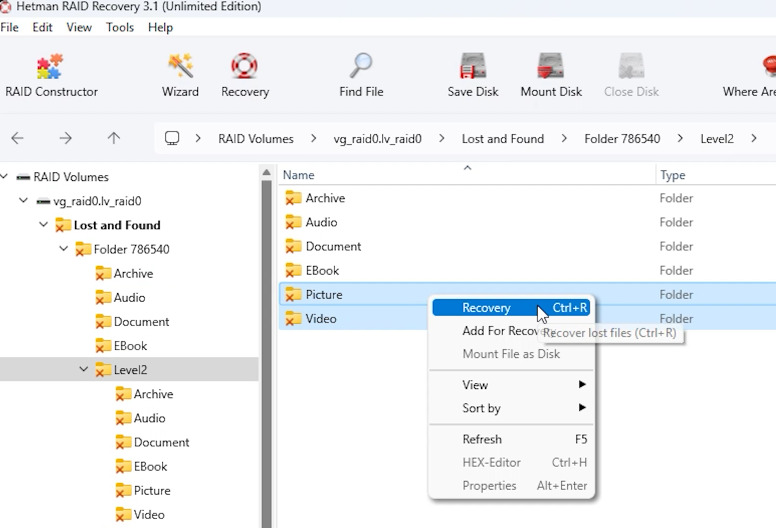

После подтверждения корректности найденных данных и проверки целостности структуры файлов мы выбираем необходимые доступные данные вместе с успешно восстановленными удаленными файлами.

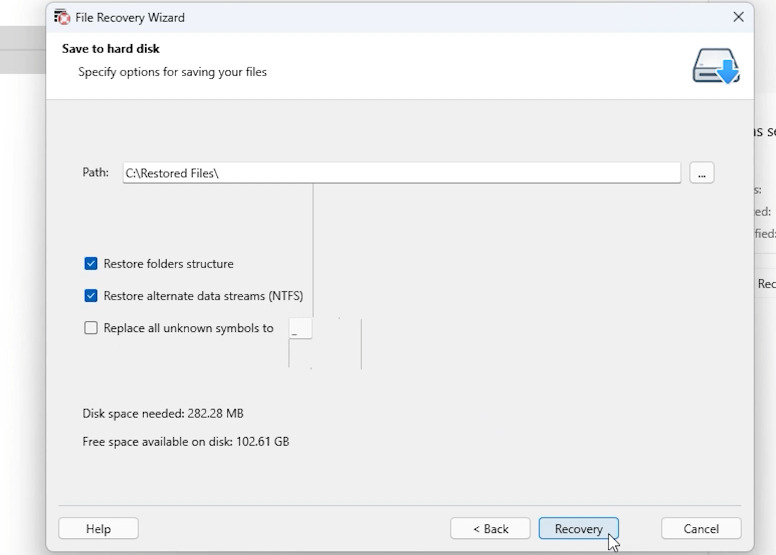

Заключительный шаг — выбор безопасного места для сохранения данных, например на локальном жестком диске компьютера с Windows 11.
Напоминаем, что для обеспечения сохранности восстановленных данных их не следует записывать обратно на диски исходного массива.
Заключение
Восстановление данных из массивов LVM RAID 5 и RAID 0, зашифрованных с помощью LUKS, требует корректного определения структуры хранилища, последовательности его компонентов и состояния метаданных. В случае повреждения диска, потери конфигурации LVM или проблем с доступом к зашифрованному тому важно не выполнять операции, которые могут перезаписать данные или усложнить дальнейшее восстановление.
Перед началом рекомендуется создать посекторные образы всех доступных дисков, проверить состояние носителей и сохранить резервные копии заголовков LUKS, если они доступны. Доступ к зашифрованной информации обычно требует правильного пароля, файла ключа или другого предусмотренного механизма разблокировки. После восстановления структуры RAID и доступа к логическим томам можно переходить к поиску и извлечению утраченных файлов.
Чтобы упростить этот процесс, можно использовать специализированные инструменты, такие как Hetman RAID Recovery, которые помогают анализировать диски, реконструировать конфигурацию RAID и восстанавливать доступные данные. Однако результат зависит от степени повреждения массива, состояния носителей и возможности расшифровки информации. Все восстановленные файлы следует сохранять на отдельное физическое устройство хранения, чтобы избежать перезаписи данных, которые еще можно восстановить.
